Automate programmable — Omron CQM1H-CPU51

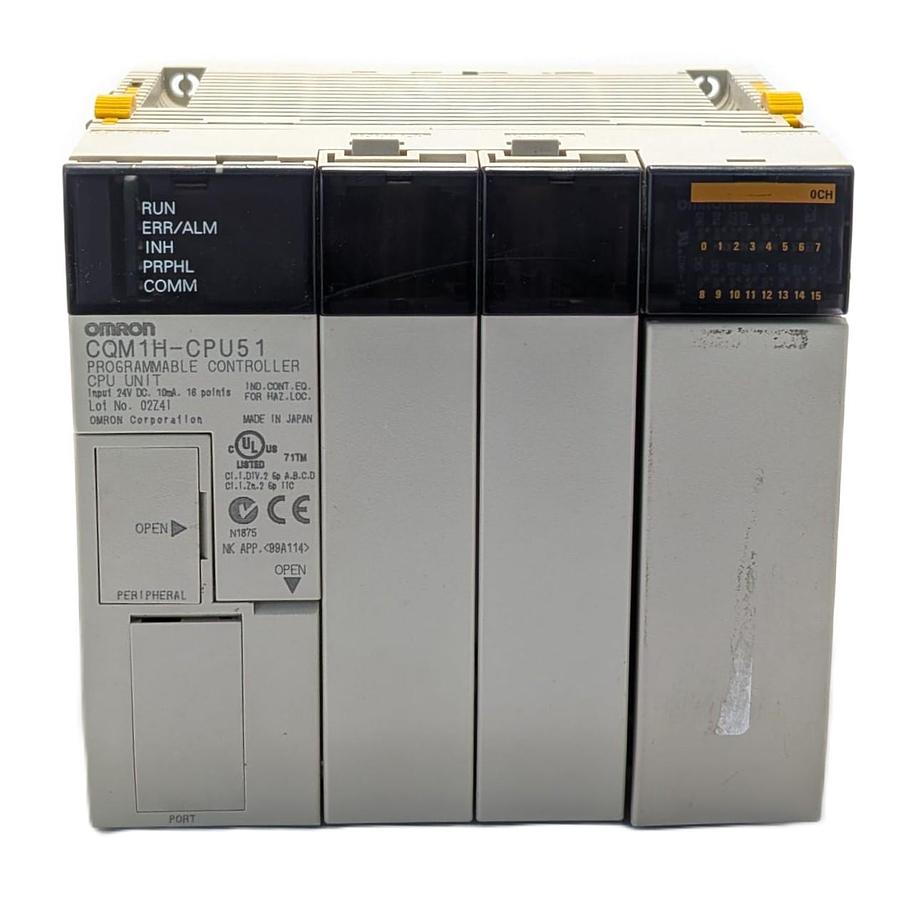

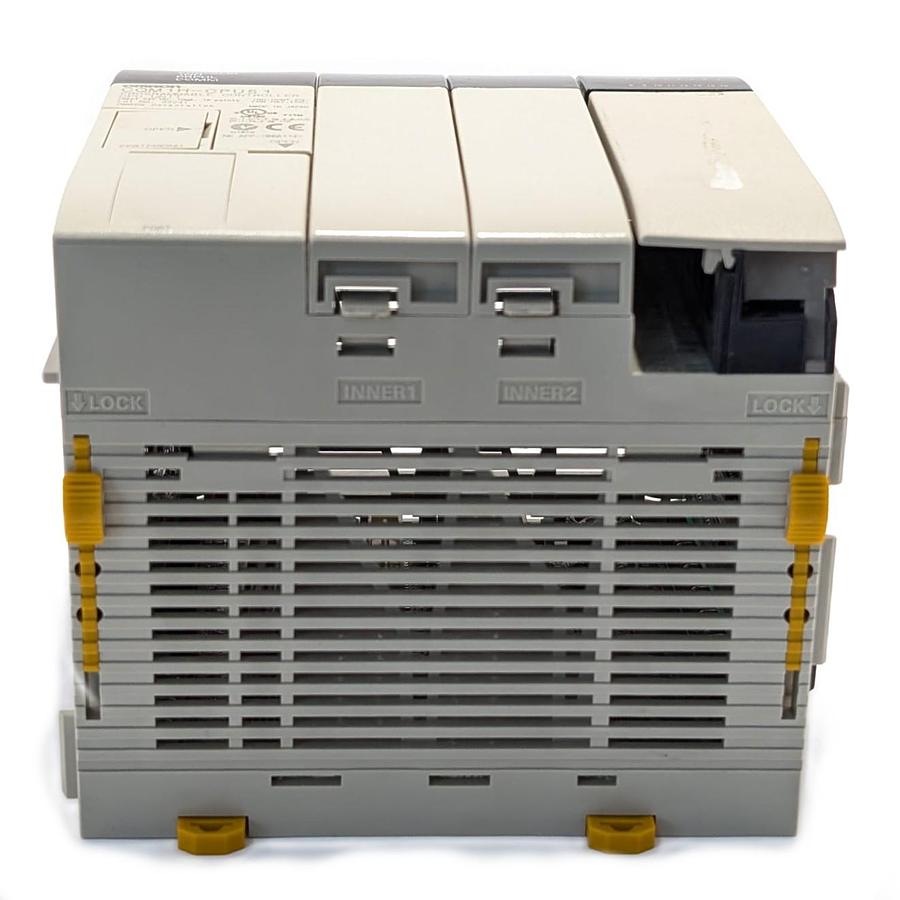

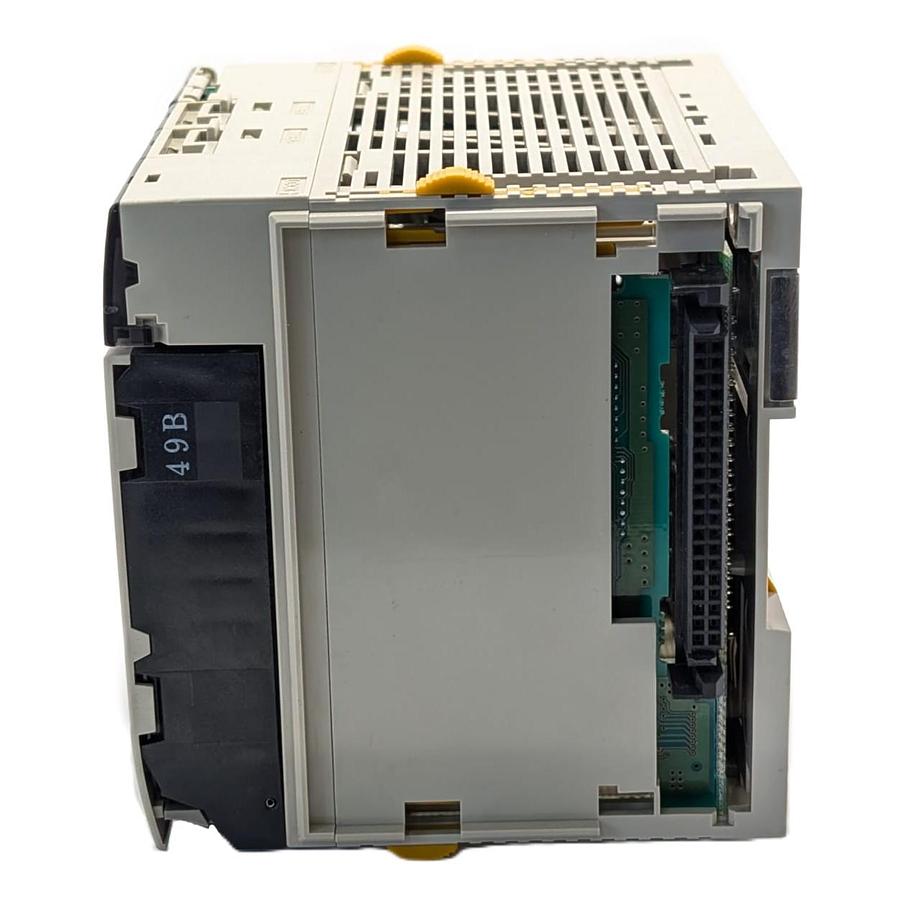

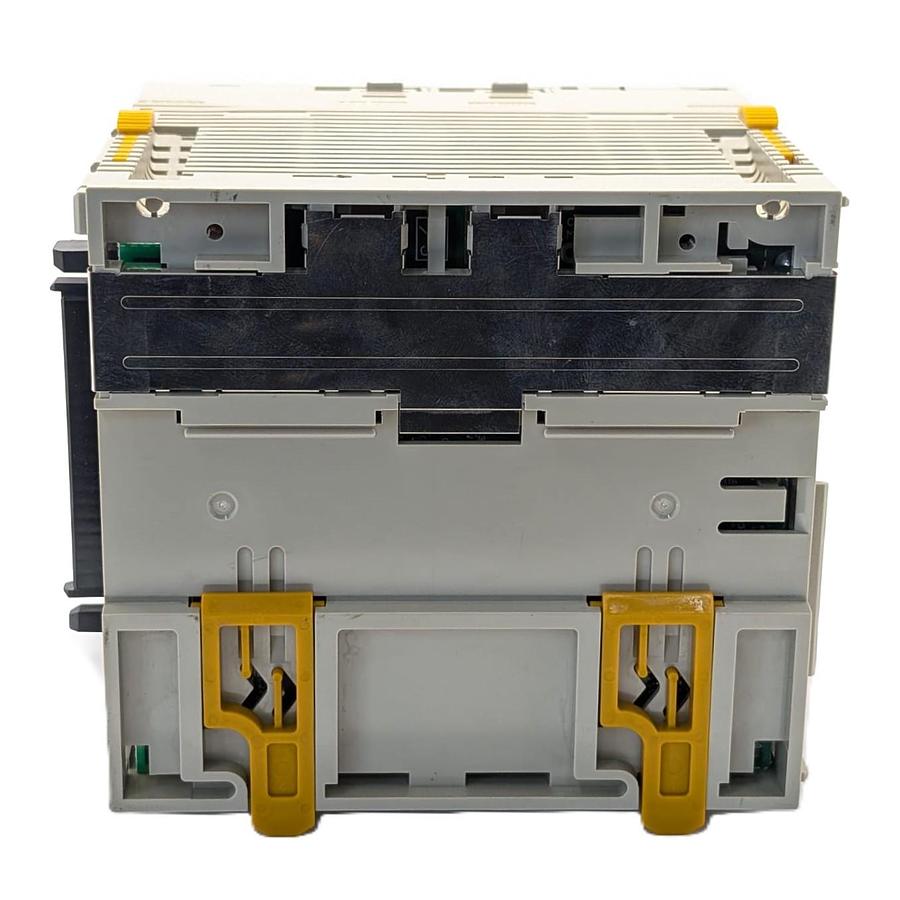

Omron CQM1H Programmable Controller CPU51

Spécifications techniques

• Type : Automate programmable industriel (PLC modulaire)
• Série : SYSMAC CQM1H
• Fabricant : Omron Corporation

CPU

• Modèle : CPU51
• Capacité programme : ~15,2K steps (version haute capacité)
• Mémoire données : environ 6K words
• I/O maximum : jusqu’à 512 points (selon configuration)
• Architecture : modulaire sans backplane rigide

Communications

• Port périphérique (programmation CX-Programmer)
• RS-232C intégré
• Protocoles : Host Link, NT Link, no-protocol

Indicateurs

• POWER : alimentation OK
• RUN : exécution programme
• ERR/ALM : défaut ou alarme
• OUT INH : sorties désactivées

Extensions possibles

• Modules I/O numériques et analogiques
• Modules réseau (DeviceNet, Profibus, etc.)
• Cartes fonctions rapides (compteurs, pulse, analogique)

Applications typiques

• Machines industrielles
• HVAC / ventilation / contrôle de débit d’air (CFM)
• Convoyeurs et pompes
• Systèmes automatisés anciens encore en production
