Omron SYSMAC CQM1

 Automate programmable — Omron SYSMAC CQM1

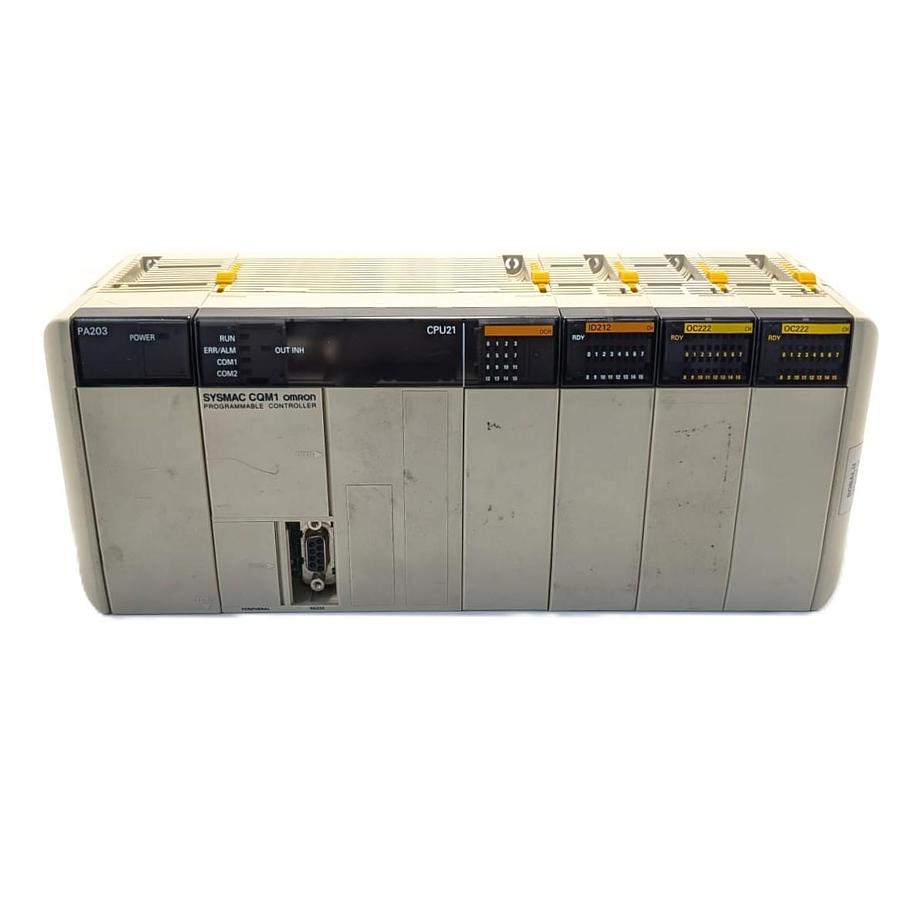

Omron SYSMAC CQM1 Programmable Controller

CPU — CQM1-CPU21

• Type : Automate programmable industriel (PLC compact modulaire)
• Capacité programme : environ 7,2K étapes
• Mémoire données : environ 6K mots
• Vitesse de traitement : ~0,96 µs par instruction de base
• I/O supportées : jusqu’à 256 points (avec modules d’extension)
• Mode de programmation : logique à relais (Ladder)

Communications

• COM1 : Port périphérique (programmation / HMI)
• COM2 : RS-232C série (communication industrielle)

Indicateurs

• POWER : alimentation OK
• RUN : automate en fonctionnement
• ERR/ALM : erreur ou alarme
• OUT INH : sorties inhibées

Alimentation — CQM1-PA203

• Type : Bloc d’alimentation pour rack PLC
• Tension d’entrée : 100 à 240 VAC
• Fréquence : 50/60 Hz
• Sortie interne : 5 VDC (bus interne PLC)
• Puissance disponible : environ 30 W max sur le système
• Sortie auxiliaire : 24 VDC (sur certains modèles)

Caractéristiques générales du système

• Architecture modulaire (CPU + alimentation + modules I/O)
• Montage sur rail DIN / panneau
• Compatible avec modules numériques et analogiques
• Programmation via logiciel CX-Programmer
• Système robuste pour environnement industriel

💨 Applications typiques

• Contrôle de machines industrielles
• Systèmes HVAC (ventilation / refroidissement / débit d’air – CFM)
• Pompes, moteurs, convoyeurs
• Automatisation d’équipements industriels anciens
