Omron Corporation ZEN-10C3AR-A-V2

Fabricant : Omron Corporation

Produit : Relais programmable / mini-automate (PLC compact)

Série : ZEN V2

Modèle : ZEN-10C3AR-A-V2

Alimentation

• Tension nominale : 100 à 240 V AC
• Fréquence : 50/60 Hz
• Plage de fonctionnement : 85 à 264 V AC
• Consommation : 5 à 7 VA

Entrées / Sorties

• Entrées : 6 entrées numériques AC (100–240 V)

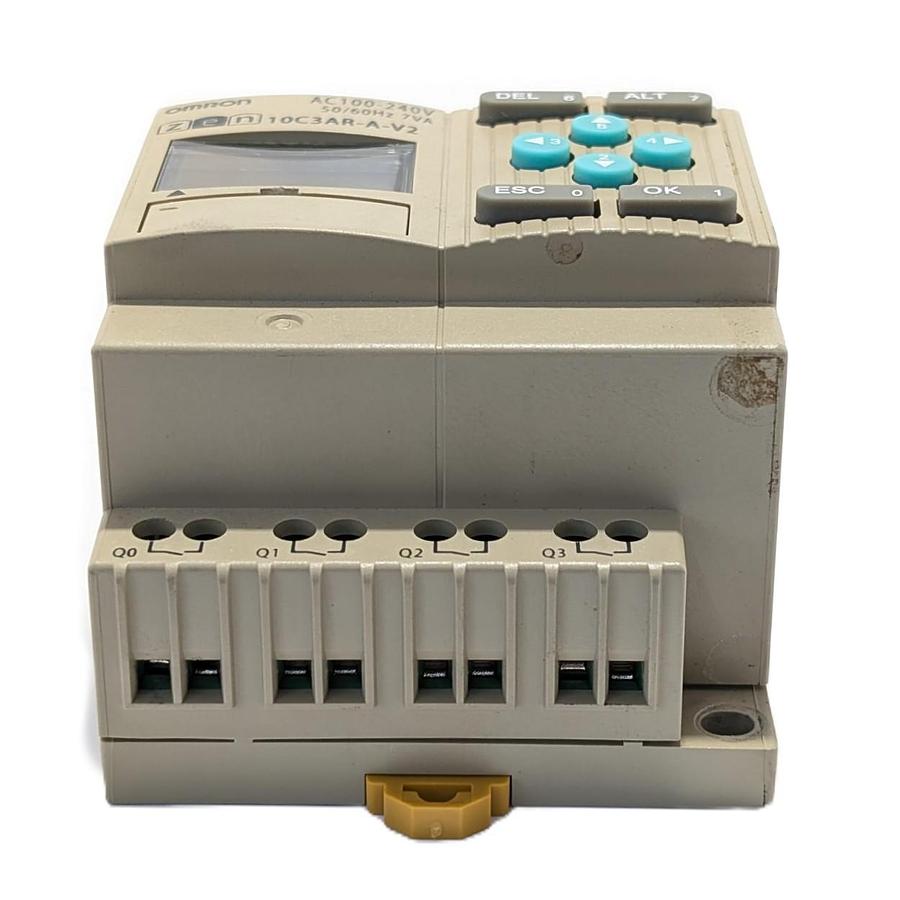

• Sorties : 4 sorties relais
• Capacité relais :
• 250 VAC : 8 A (charge résistive)
• 24 VDC : 5 A
• Courant total max : 20 A (ensemble des sorties)

Fonctions

• Relais programmable multifonction :
• logique (ladder)
• temporisateur (timer)
• compteur
• horloge / calendrier intégré (RTC)
• Programmation :
• via écran + boutons
• via logiciel PC

Affichage / Interface

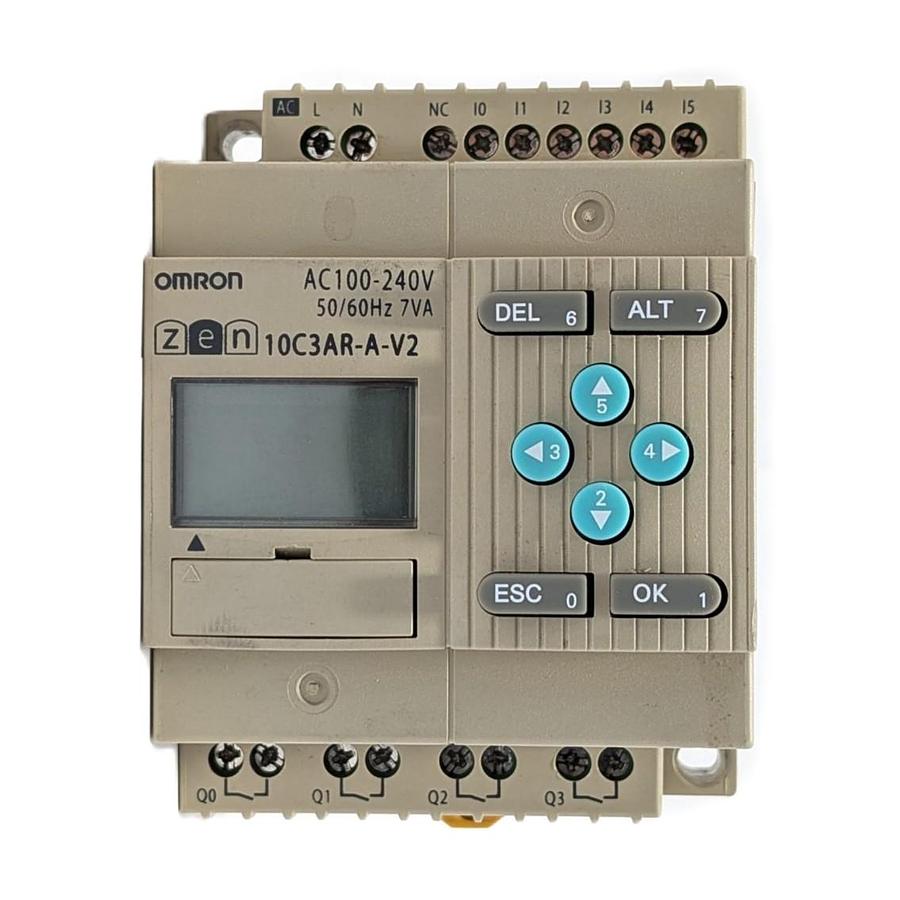

• Écran LCD intégré (4 lignes x 12 caractères)
• Boutons en façade (programmation directe)
• Affichage rétroéclairé

Caractéristiques générales

• Nombre total d’E/S : 10 (6 entrées + 4 sorties)
• Non extensible (modèle C3)

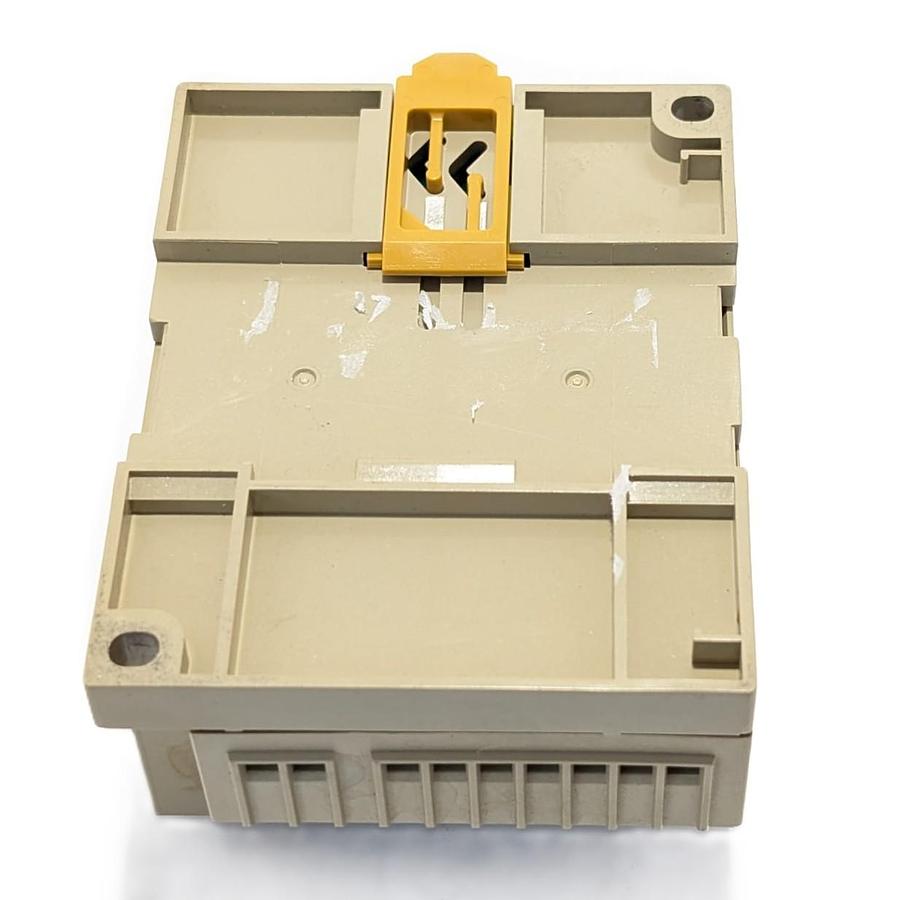

• Montage : rail DIN / panneau
• Indice de protection : IP20
• Température de fonctionnement : 0°C à +55°C

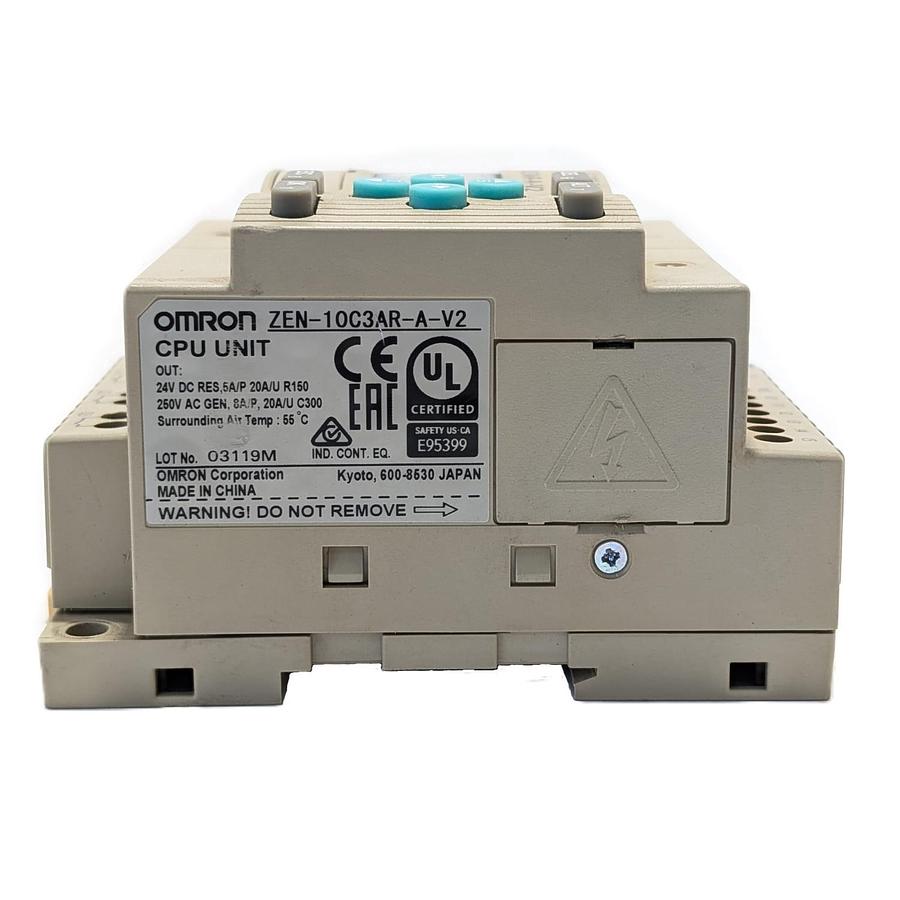

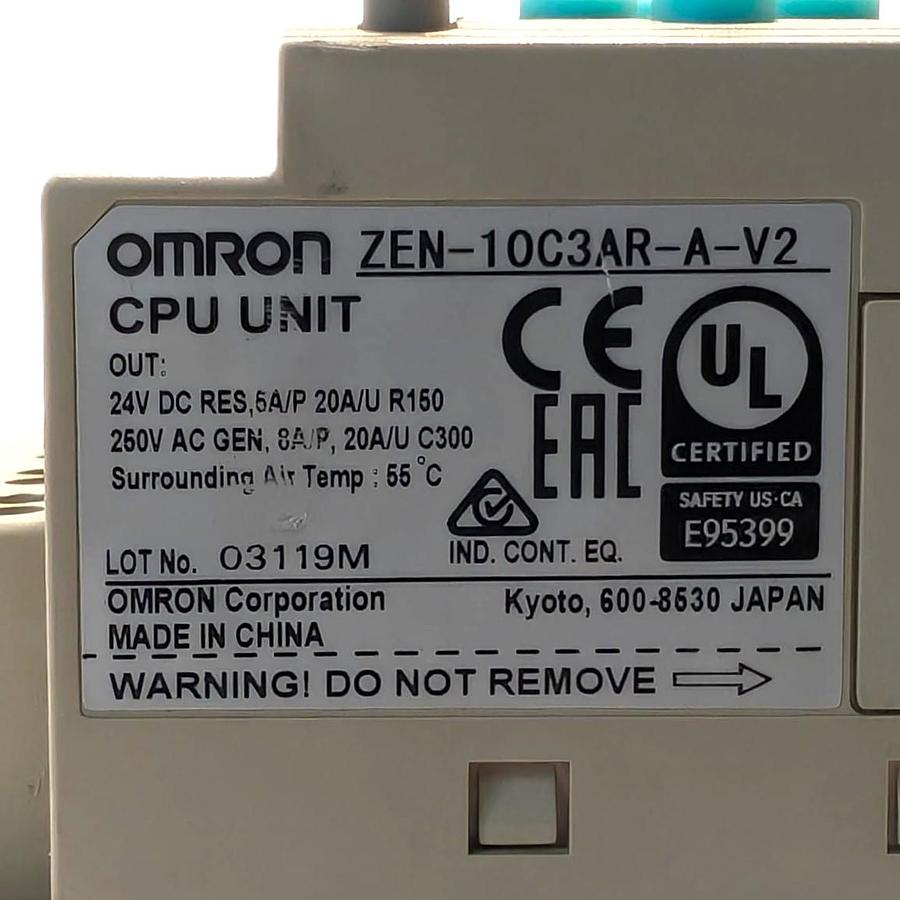

Certification

• CE
• UL / cULus (équipement industriel)

Autres caractéristiques

• Mémoire programmable (copie via cassette mémoire)
• Multilingue (EN, FR, etc.)
• Fonction sécurité par mot de passe
