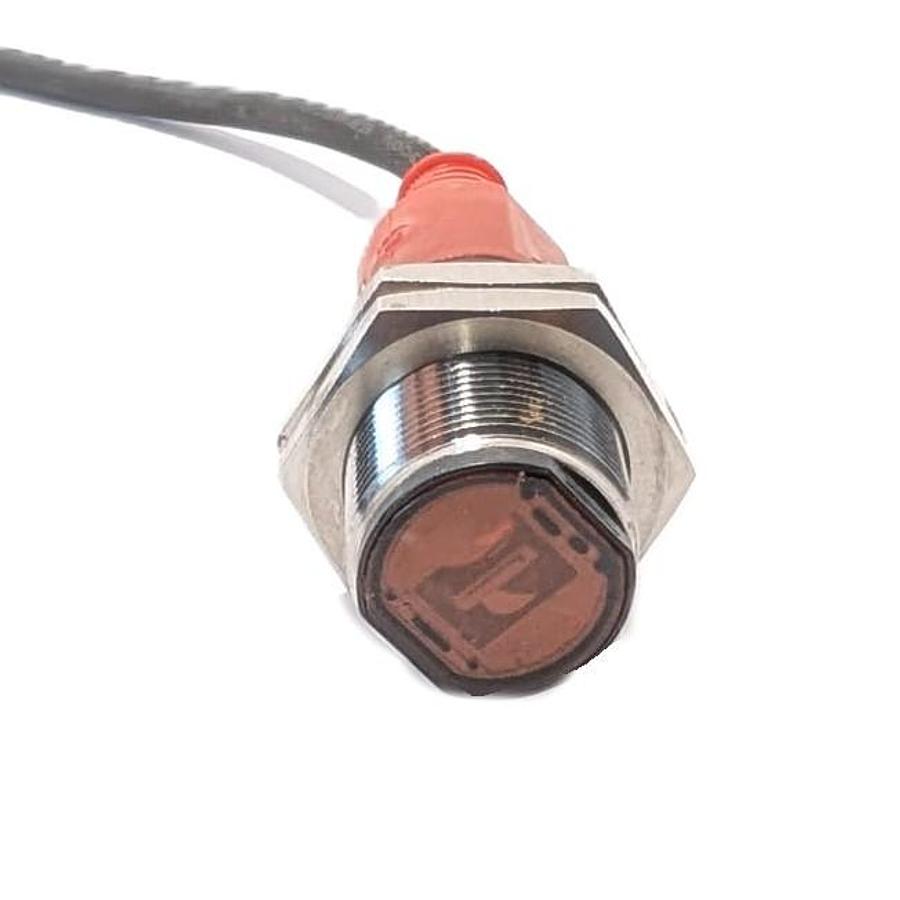

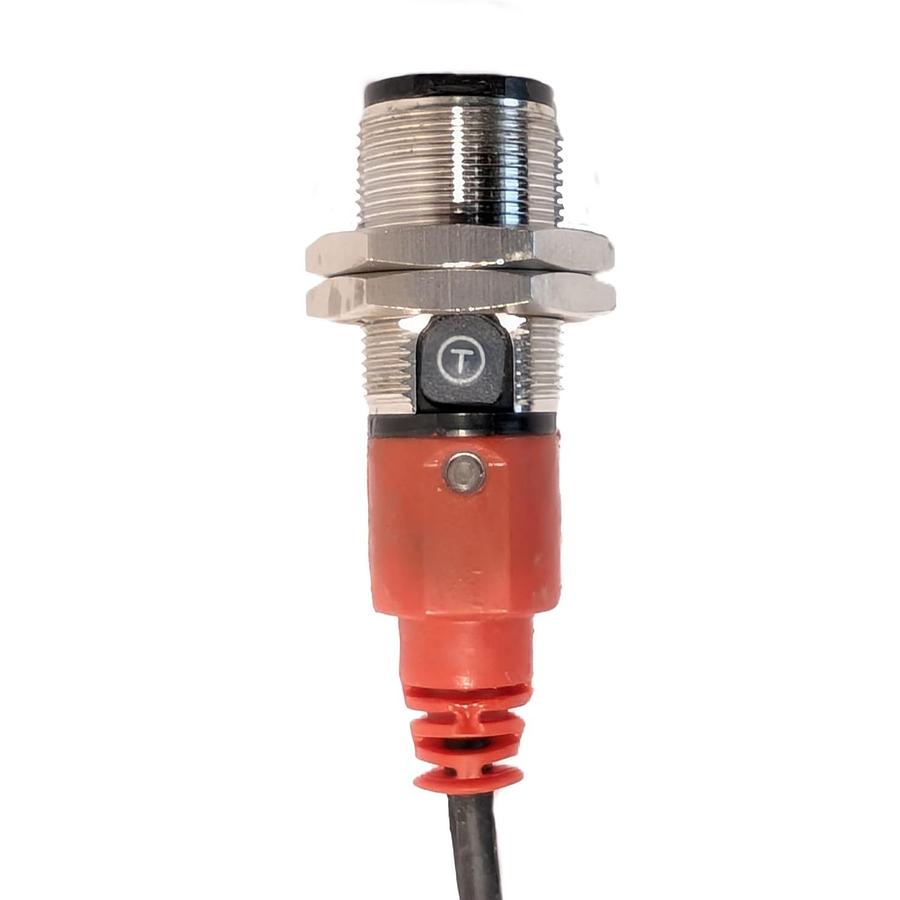

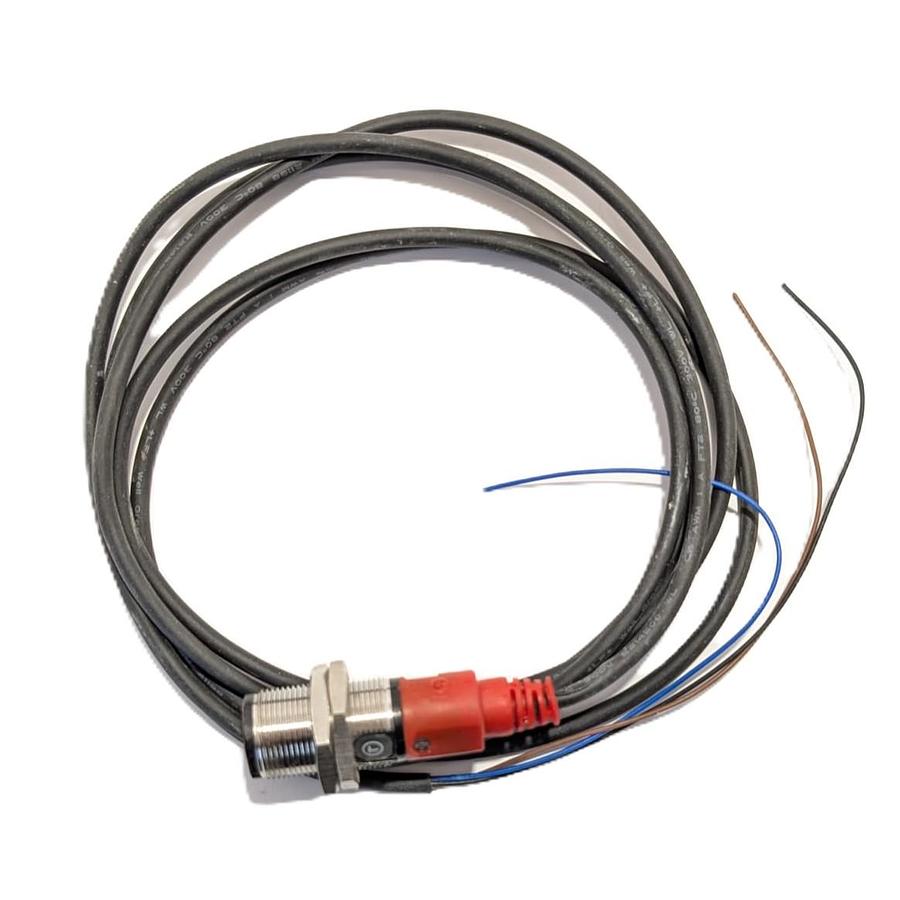

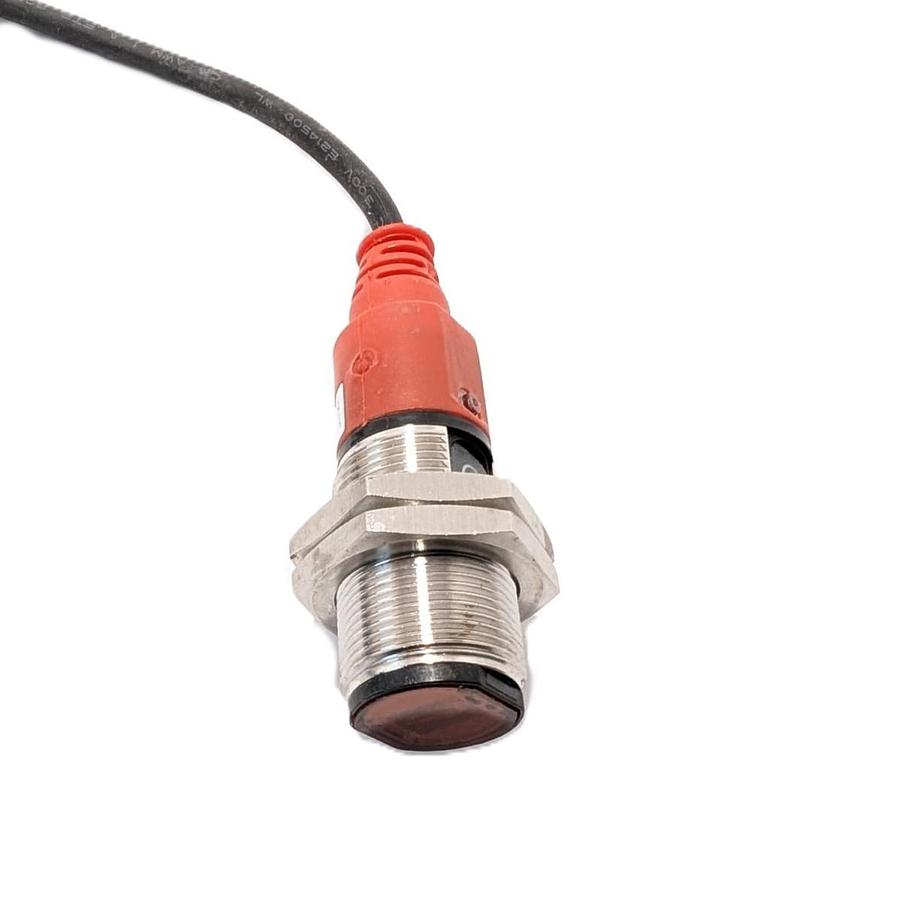

Leuze FT328I.X3/2N

Caractéristiques techniques – Leuze FT328I.X3/2N

Type :

• Capteur photoélectrique diffus énergétique

Série :

• 328

Principe de fonctionnement :

• Réflexion diffuse

Application :

• Détection d’objets sombres à courte distance

Données optiques

• Source lumineuse : LED infrarouge (850 nm)
• Portée (blanc 90 %) : 0,001 – 0,11 m
• Portée (noir 6 %) : 0,005 – 0,07 m
• Portée maximale (blanc) : jusqu’à 0,13 m
• Signal : lumière pulsée

Données électriques

• Tension d’alimentation : 10 – 30 V DC
• Consommation : ≤ 20 mA (sans charge)
• Protections :
• Protection contre inversion de polarité
• Protection contre les courts-circuits

Sorties

• Nombre de sorties : 2
• Type de sortie : NPN (transistor)
• Fonctions :
• OUT1 : commutation sur lumière (light ON)
• OUT2 : commutation sur obscurité (dark ON)

Performances

• Fréquence de commutation : 500 Hz
• Temps de réponse : 1 ms
• Temps de mise sous tension : 300 ms

Raccordement

• Type : câble 2 m (PUR)
• Câblage : 4 fils
• Marron : +V
• Bleu : 0 V (GND)
• Noir : OUT1
• Blanc : OUT2

Données mécaniques

• Boîtier : cylindrique M18
• Dimensions : Ø18 mm × 46 mm
• Matériaux : ABS / acier inoxydable
• Poids : ~70 g

Conditions environnementales

• Température de fonctionnement : -40 à +60 °C
• Indice de protection : IP67

Caractéristiques supplémentaires

• Bouton d’apprentissage (Teach-in)
• Indicateurs LED
• Conforme à la norme IEC 60947-5-2
