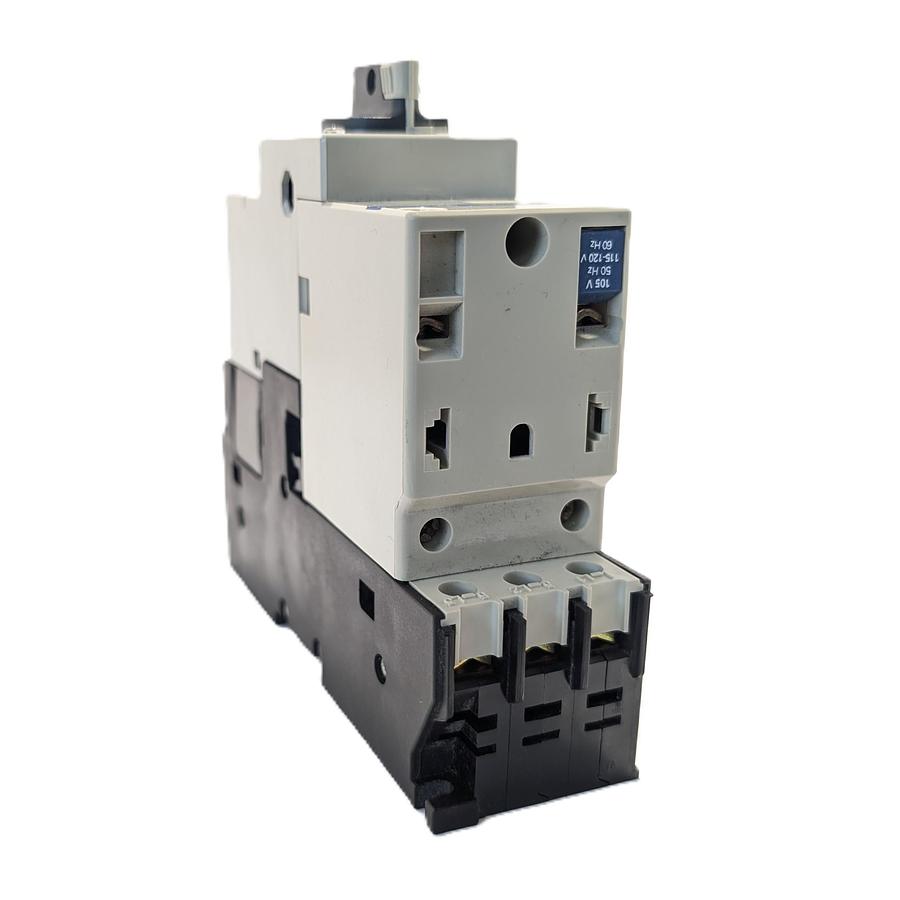

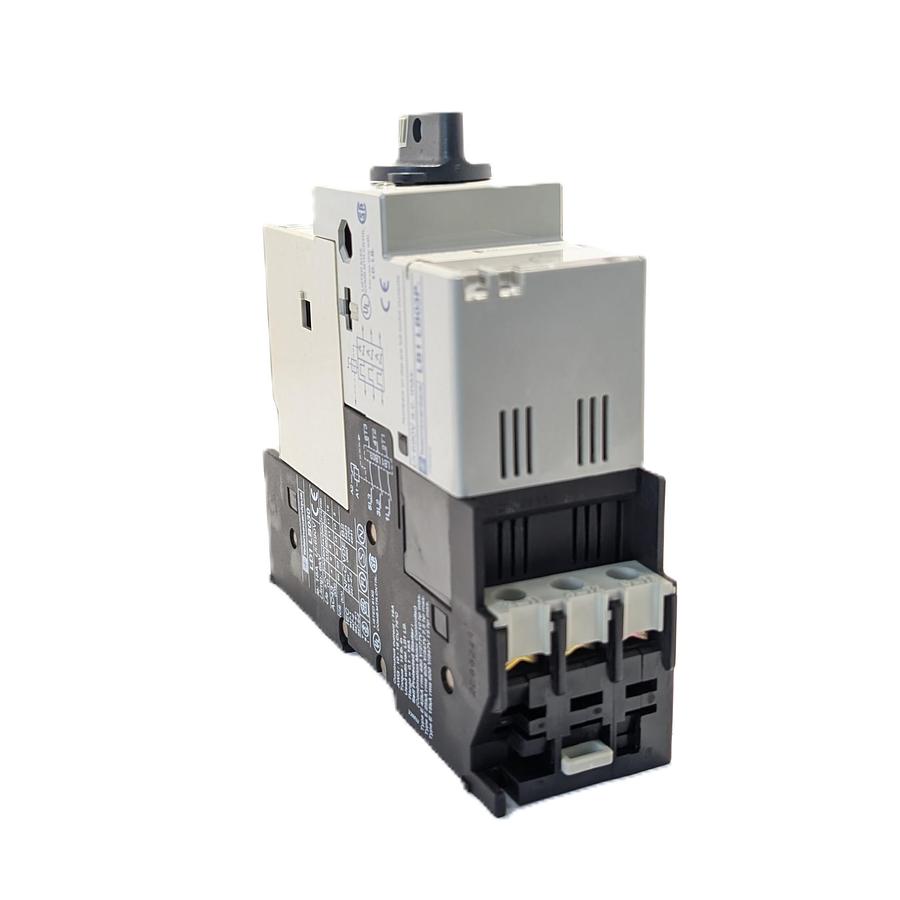

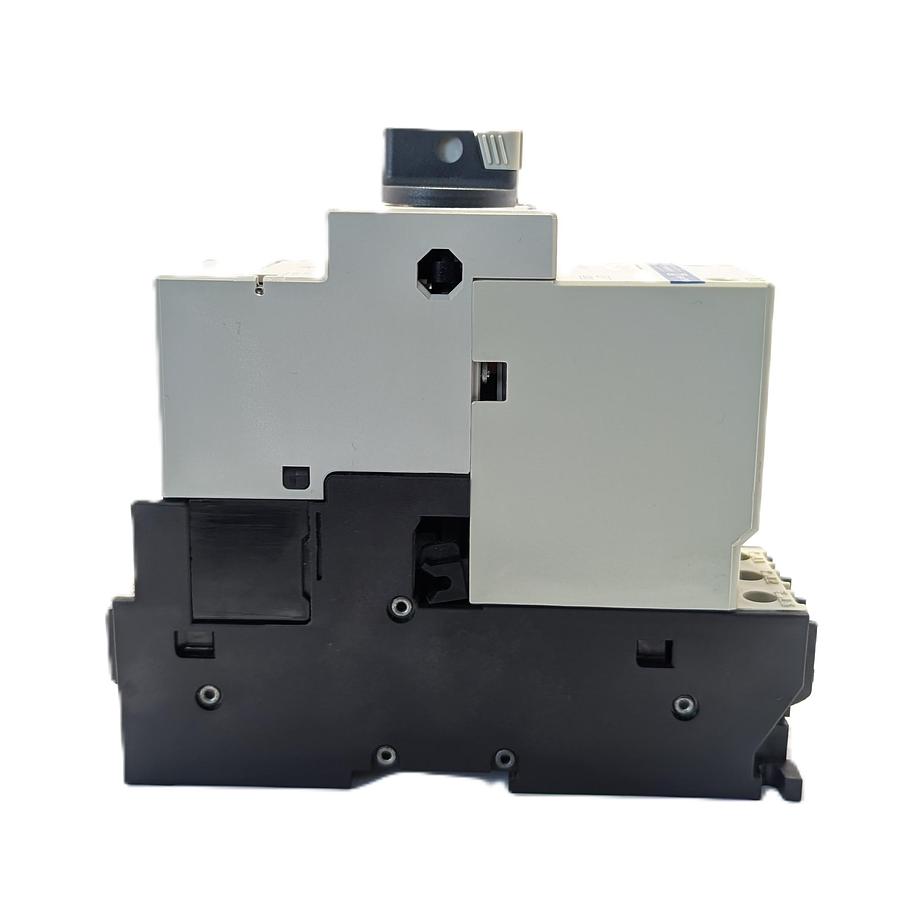

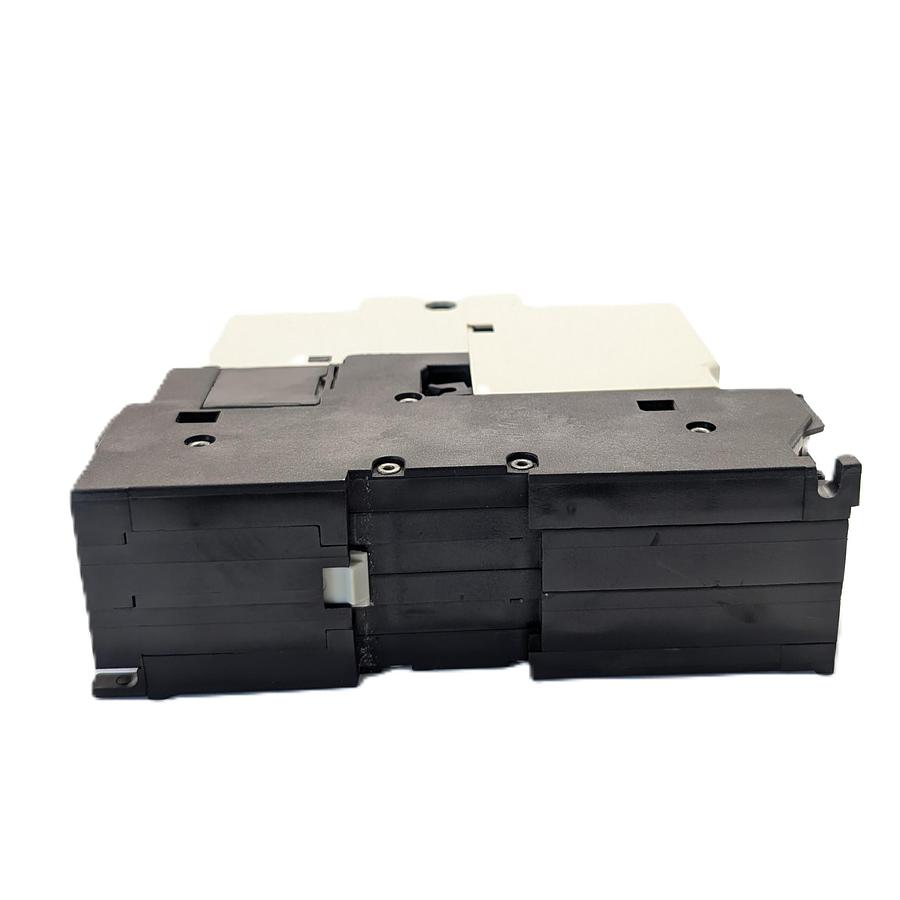

Telemecanique Square D LD1 LB030

Détails techniques du LD1 LB030

• Type : Démarreur moteur manuel avec protection thermique intégrée (contacteur-disjoncteur DOL)
• Courant nominal (Ie) : 18 A
• Tension d’isolement (Ui) : 690 V
• Tension d’impulsion (Uimp) : 6 kV
• Fréquence : 50/60 Hz
• Plage de protection : 0,1 à 18 A avec modules LB1 LB03P
• Couple de serrage : 15 lb·po
• Dimensions approximatives : 8 x 8 x 3 pouces (203 x 203 x 76 mm)
• Poids : environ 900 g
• Câblage : Cuivre 75 °C, calibres 10 à 16 AWG
• Normes : IEC 947-1, 947-2, 947-4-1, 947-6-2
• Fabricant : Schneider Electric (anciennement Telemecanique/Square D)Schneider Electric+6Schneider Electric+6Schneider Electric+6Schneider Electric+7Scribd+7auto2mation.com+7Schneider Electric+5eBay+5Aeliya Marine+5Integrity Electric Direct+3eBay+3auto2mation.com+3Schneider Electric+9Integrity Electric Direct+9eBay+9Schneider Electric+5Aeliya Marine+5auto2mation.com+5EcoTech Solutions Inc.+4auto2mation.com+4Aeliya Marine+4

🔁 Modules de protection compatibles

Le LD1 LB030 est conçu pour être utilisé avec des modules de protection thermique de la série LB1 LB03P, offrant une gamme de réglage de 0,1 à 18 A. Ces modules sont essentiels pour assurer une protection thermique adéquate du moteur.

⚠️ Remarques importantes

• Remplacement des contacts : Schneider Electric indique que les contacts de remplacement ne sont pas disponibles pour les démarreurs intégrés de cette série .

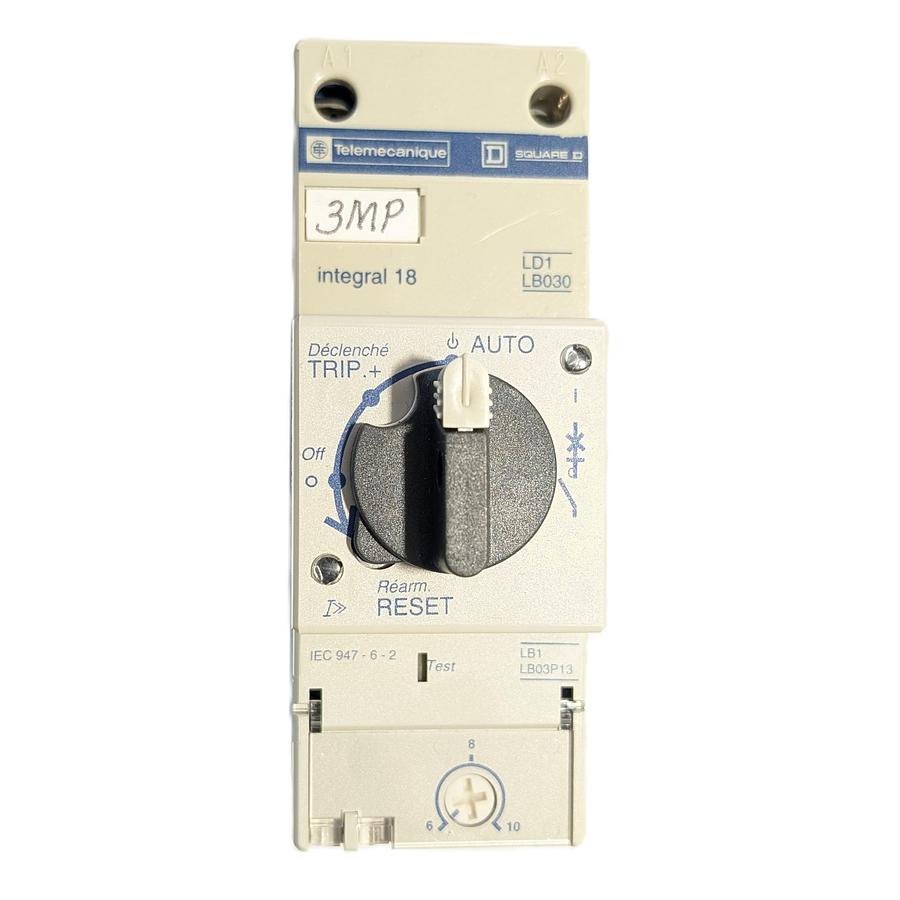

• Tension de la bobine : La tension de la bobine est indiquée au-dessus du terminal A1, dans le coin supérieur gauche de l'appareil .
