Allen-Bradley / Rockwell Automation Série Bulletin 194E ou 194R

🛠️ Fiche de caractéristiques techniques

• Fabricant : Allen-Bradley / Rockwell Automation
• Type de composant : Interrupteur-sectionneur de charge sous boîtier (Enclosed Load / Disconnect Switch)
• Gamme / Bulletin standard : Série Bulletin 194E ou 194R (modèle non fusé)
• Nombre de pôles : Généralement 3 pôles (triphasé)
• Tension nominale maximale : Jusqu'à 600 V CA [1, 2, 3, 4, 5, 6]

📐 Conception & Boîtier

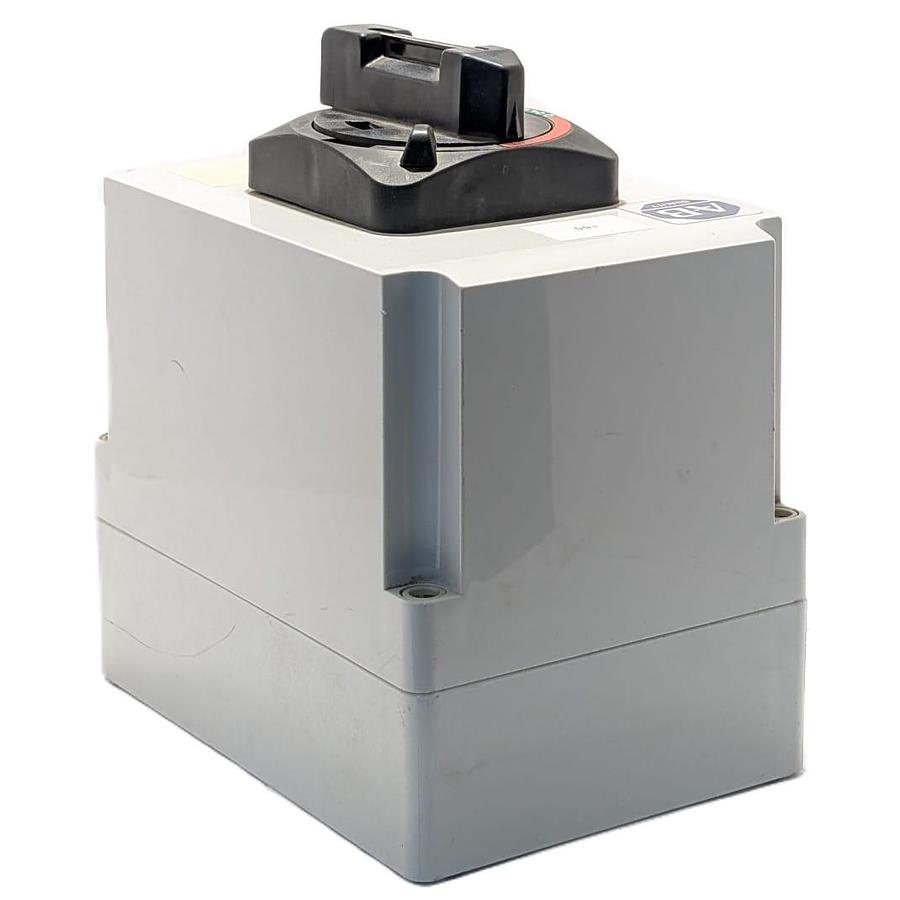

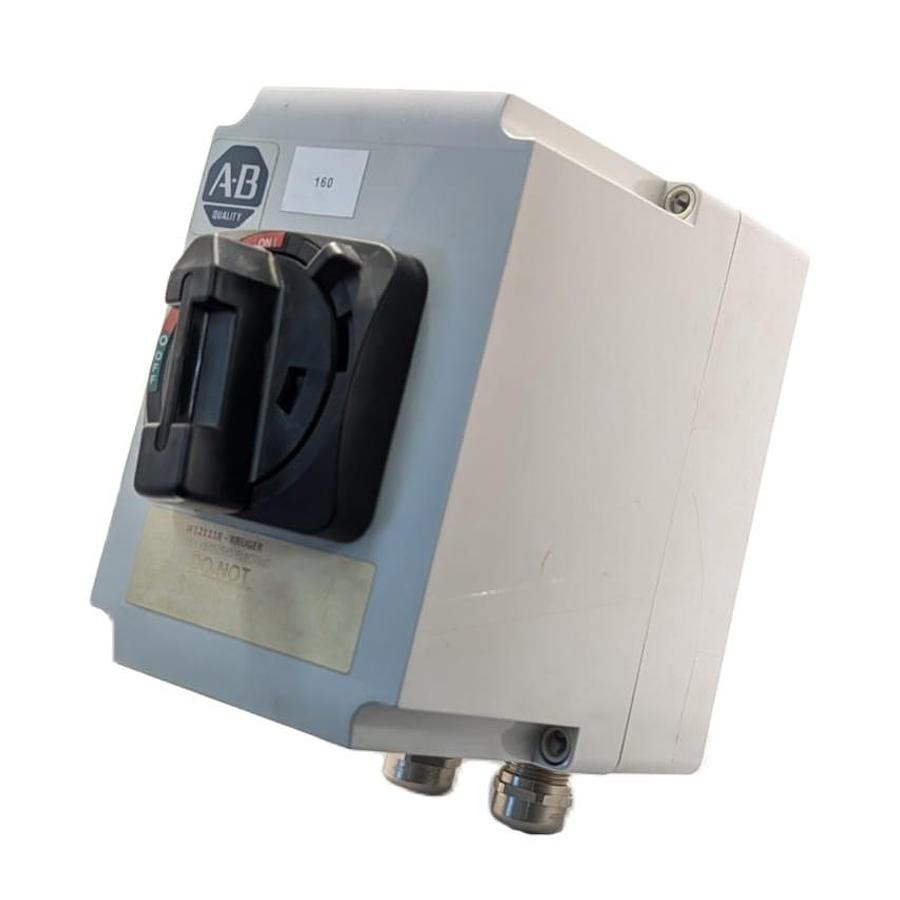

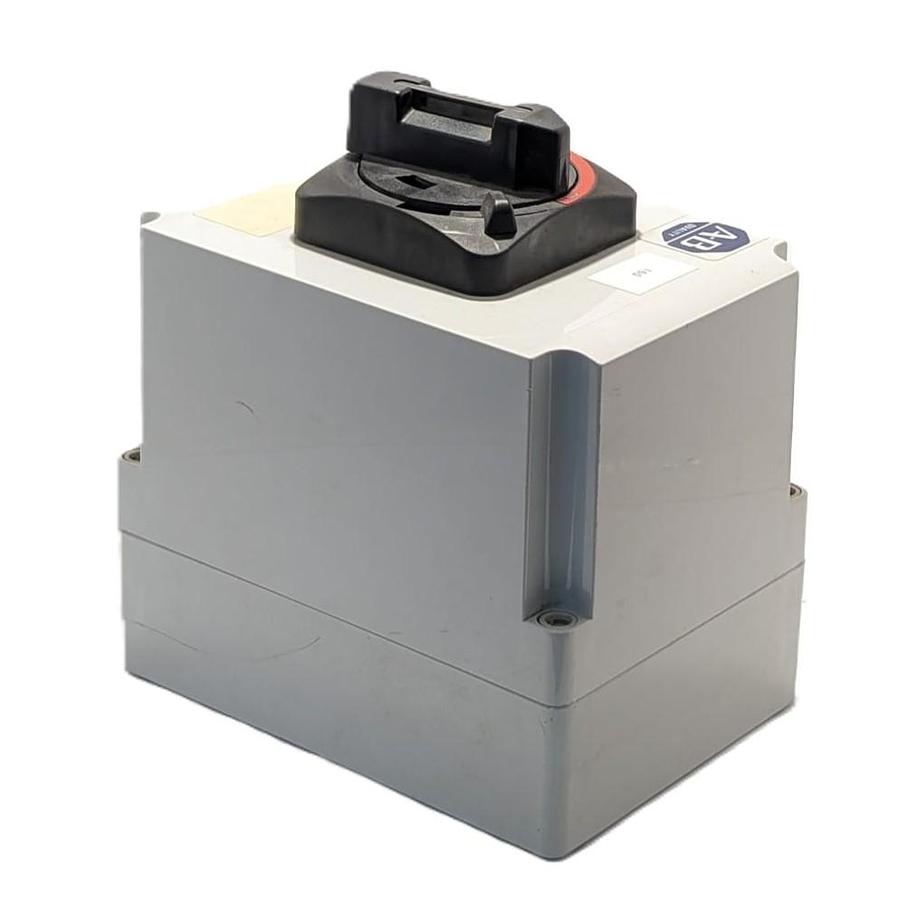

• Type de commande : Manette rotative cadenassable (Padlockable rotary handle) [1]
• Positions de la poignée : 2 positions : I (ON) / O (OFF)
• Indice de protection (IP / NEMA) : Conçu pour des environnements exigeants. Souvent certifié IP66 et NEMA Type 3R, 4, 4X, ou 12 (étanche à la poussière, aux projections d'eau et résistant à la corrosion). [1, 2]
• Matériau du boîtier : Boîtier thermoplastique industriel haute résistance (peint en gris réglementaire ANSI 61) ou alliage métallique selon la déclinaison exacte de la série.

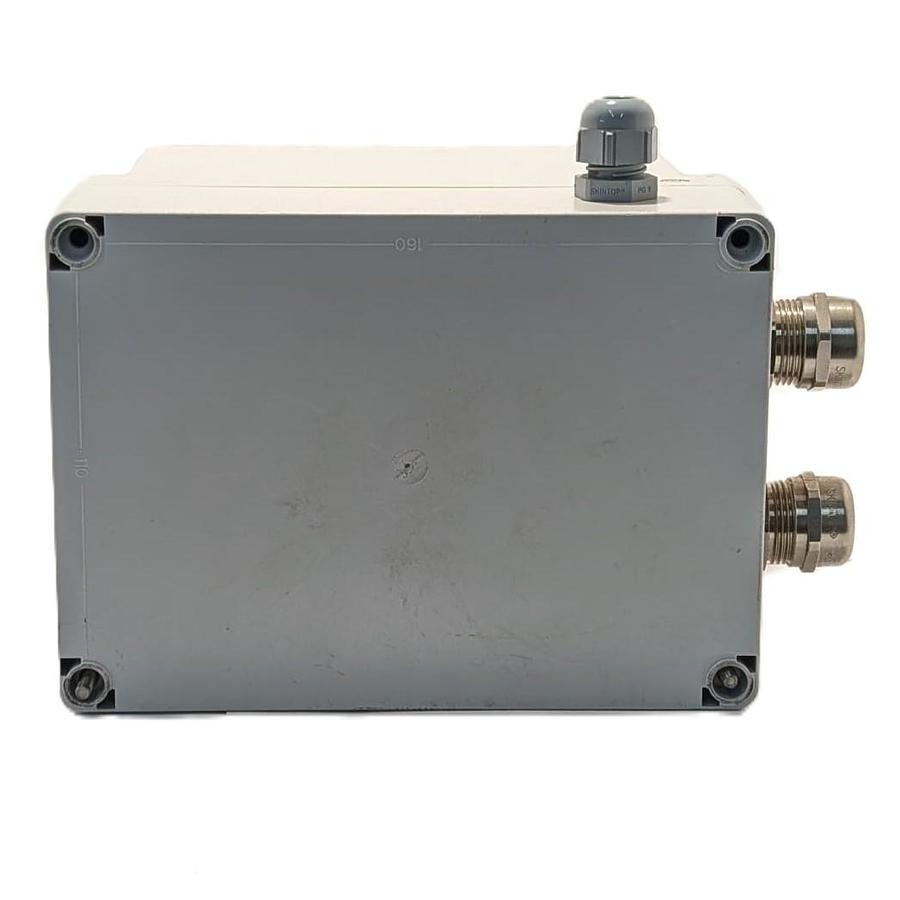

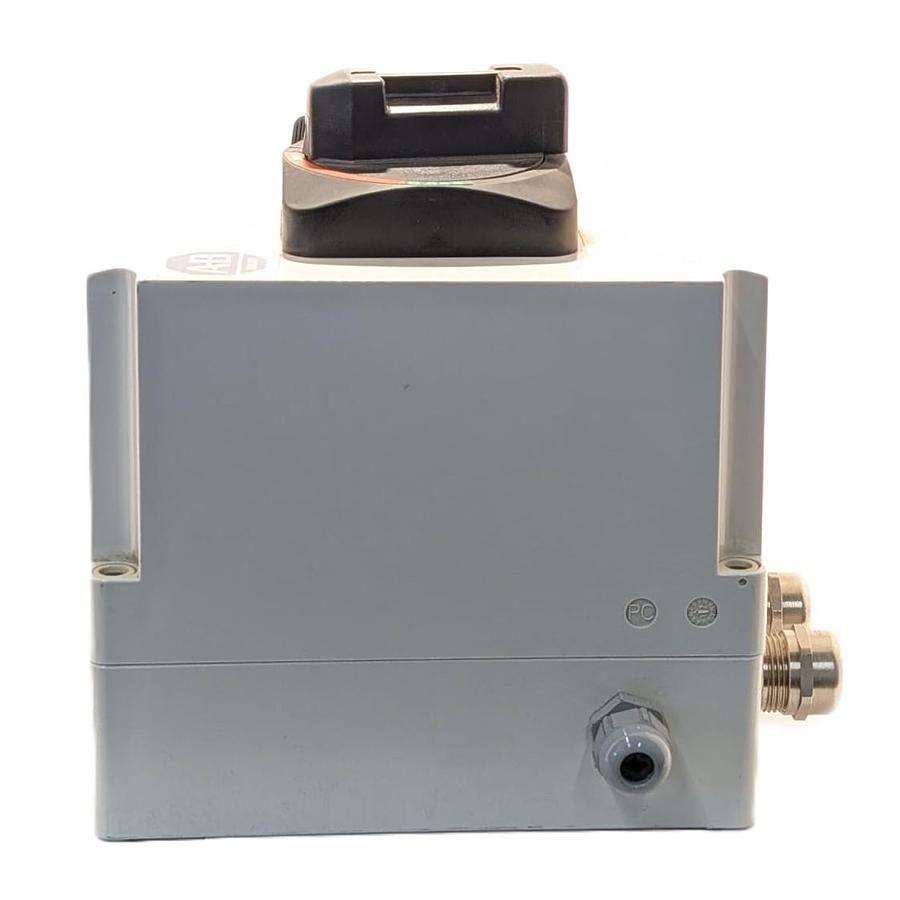

• Presse-étoupes / Raccords : Équipé de 3 raccords étanches (presse-étoupes métalliques visibles en bas et sur le côté gauche) pour assurer le passage des câbles d'alimentation sans compromettre l'étanchéité. [1]

🔒 Sécurité & Certifications

• Dispositif de verrouillage : La poignée rotative intègre un mécanisme de condamnation permettant de placer jusqu'à 3 cadenas en position O (OFF) pour sécuriser les opérations de maintenance (Procédure de cadenassage/LOTO).

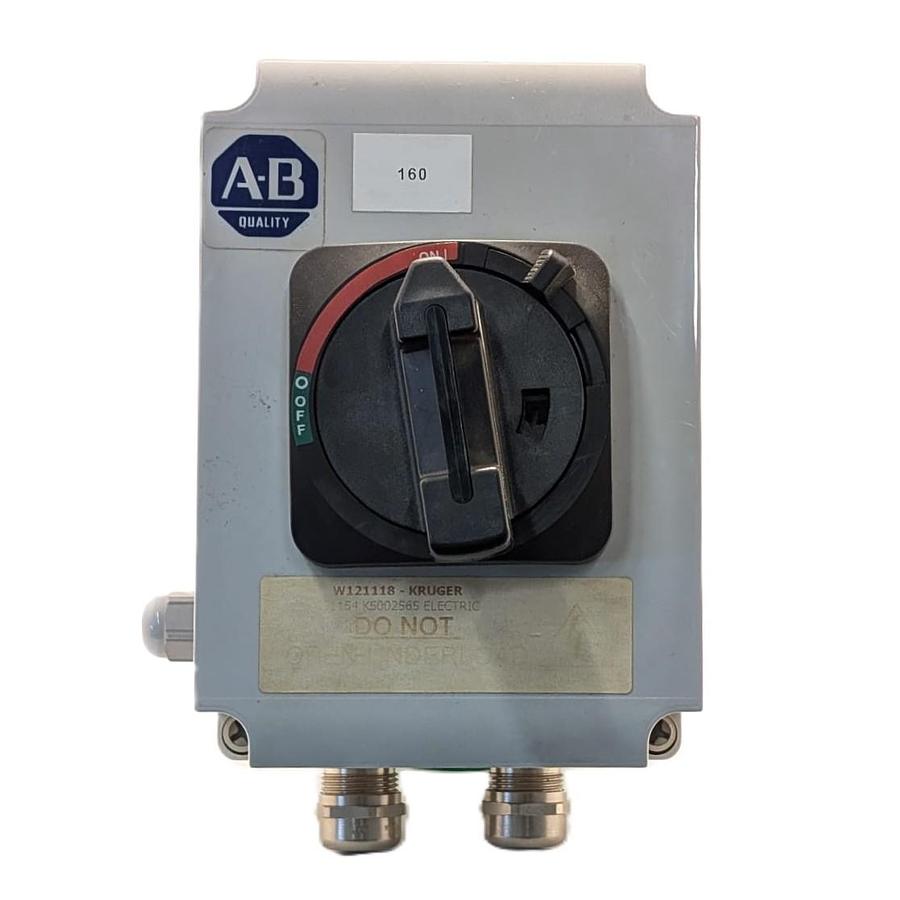

• Marquage de sécurité en façade : Gravé de la mention d'avertissement réglementaire "DO NOT OPEN UNDER LOAD" (Ne pas ouvrir sous charge) ou indications équivalentes selon l'application spécifique du sous-ensemble.
• Normes de conformité : Homologué UL Listed, CSA Certified et marquage CE. [1, 2, 3]
